სათამაშო „წითელი თუ მწვანე"
თამაში წააგავს „რულეტკა"-ს. გვაქვს ორი შუქდიოდი. ერთი წითელი, მეორე - მწვანე. თავიდან ორივე შუქდიოდი სწრაფად ციმციმებს. ჩაიფიქრეთ ფერი (წითელი ან მწვანე). დააჭირეთ ღილაკს. ერთი ფერი მთლიანად ჩაქრება, მეორე კი გაბრწყინდება. გამოიცანით?
ამ სათამაშოს ძირითადი ელემენტია მულტივიბრატორი, რომელიც იძლევა მიხლოებით 100 ჰც სიხშირის მართკუთხა იმპულსებს. მულრივიბრატორის ერთ მხარში ჩართულია წითელი შუქდიოდი, მეორე მხარში კი - მწვანე. ღილაკზე დაჭერისის გენერაცია წყდება და მულტივიბრატორის ერთ მხარეს დაფიქსირდება ლოგიკური 0, ხოლო მეორე მხარეს - ლოგიკური 1 (რაც იყო ბოლო მომენტში). ანთებული აღმოჩნდება ის შუქდიოდი, რომელიც მიერთებულია ლოგიკური 1 -ის მხარეს. რადგან ღილაკზე დაჭერის მომენტი შემთხვევითია, ამიტომ ანთებული აღმოჩნდება ან წითელი ან მწვანე - შემთხვევით.
მულტივიბრატორი შედგენილია DD1.1 და DD1.2 ლოგიკური ელემენტებისგან. მისი სიხშირე განისაზღვრება R1 რეზისტორისა და C1 კონდენსატორის ნომინალებით. DD1.3 და DD1.4 ელემენტები ასრულებენ ბუფერის (შემათამხმებლის) როლს. ლოგიკური ელემენტიდან გამომავალი დენის სიდიდე არ არის საკმარისი შუქდიოდის ასანთებად. ამიტომ, ტრანზისტორები VT1 და VT2 აძლიერებენ დენს.
დეტალები: К176ЛА7 - Л561ЛА7 ან CD4011
КТ315 – 2N2222
რეზისტორები და კონდენსატორები ნებისმიერი.

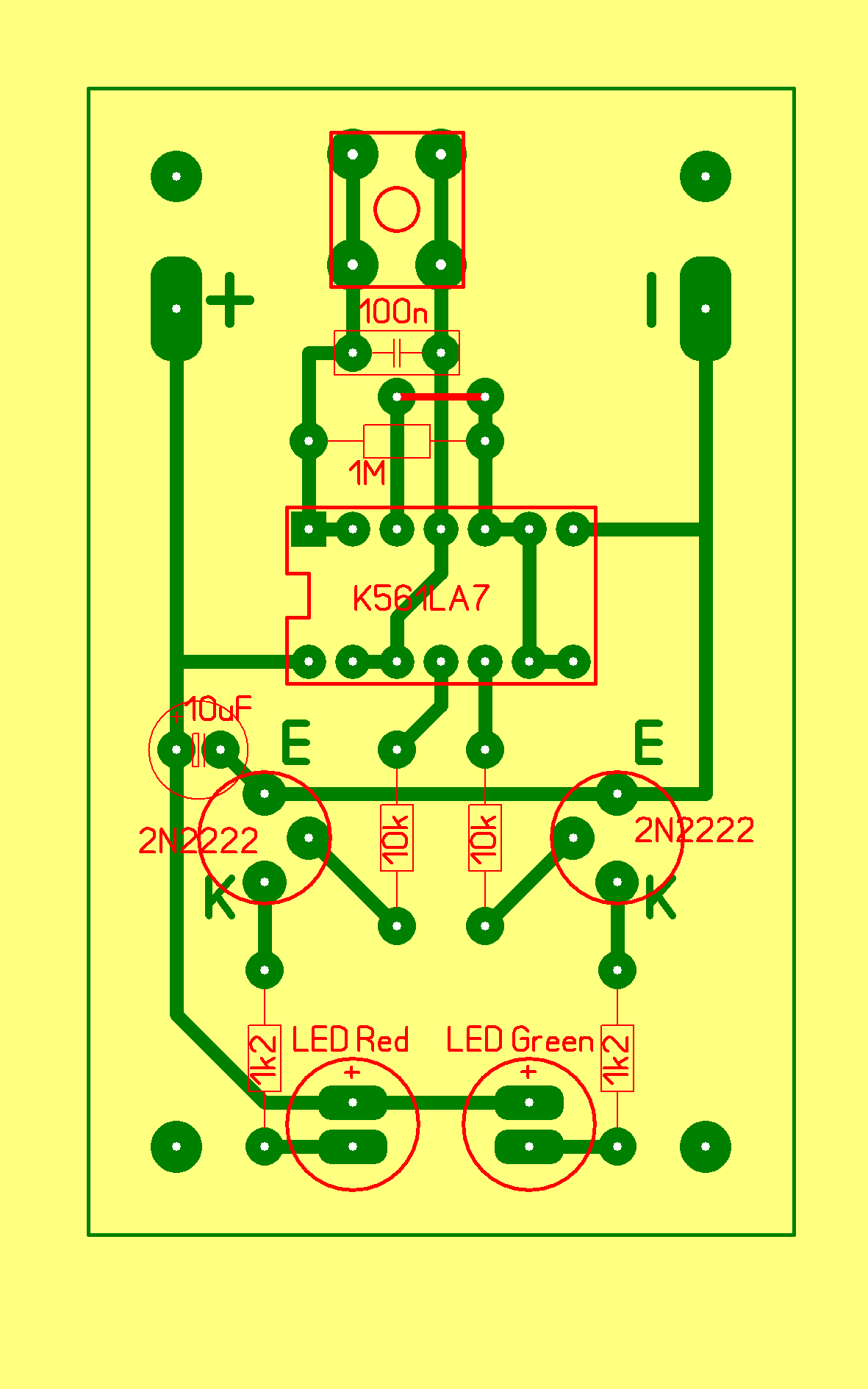

PCB
|
